---四辊五十筒棒磨机简介

  四辊五十筒棒磨机为实验室干、湿两用磨样机，结构紧凑新颖，传动简单，胶辊少，操作方便、安全可靠。可供冶金、建材、地质、化工和煤炭等实验研究单位及选矿厂进行矿石可选性研究或供其它工业部门磨细少量物料之用。棒磨时，磨细产物粒度组成较为均匀，过粉碎现象较小，且效率较高。尤其是黄金样品磨细的理想设备。

---四辊五十筒棒磨机工作原理及结构图

    XMB-四辊五十筒棒磨机由主机（机架、主副辊筒体、电动机及传动、磨筒托架等部分）和两种不同规格的磨矿滚筒所组成。

 两种不同规格的磨矿滚筒按使用需要可以单独或同时放在主机上三层平行排列在橡胶辊上，主动电动机经两级三角皮带减速，使中间轴上主动辊有两级不同转速，以适应各种磨矿的要求。磨矿滚筒放在胶辊上因受摩擦力的作用在主、从胶辊上滚动，使滚筒中磨矿介质在筒壁内产生冲击、磨剥的作用而进行磨矿。磨筒在磨矿同时具有自行混匀功能。两级皮带均可通过中间轴座中的支承螺栓进行调整，从而使皮带保持恰当的松紧以保证稳定的工作转速。主、从动辊子间的距离可按滚筒的大小进行调节，一般出厂时已调好。该机滚筒可连续工作，不需要停车，当矿样磨到一定时可用手将滚筒扒出落在工作台上。设备电气均已装好，并按出厂要求进行全面检查和试车，用户接到设备后，清除包装物及杂物，接上电源和地线即可使用。主、从辊动轴座，每月适量加注普通钙基润滑脂。

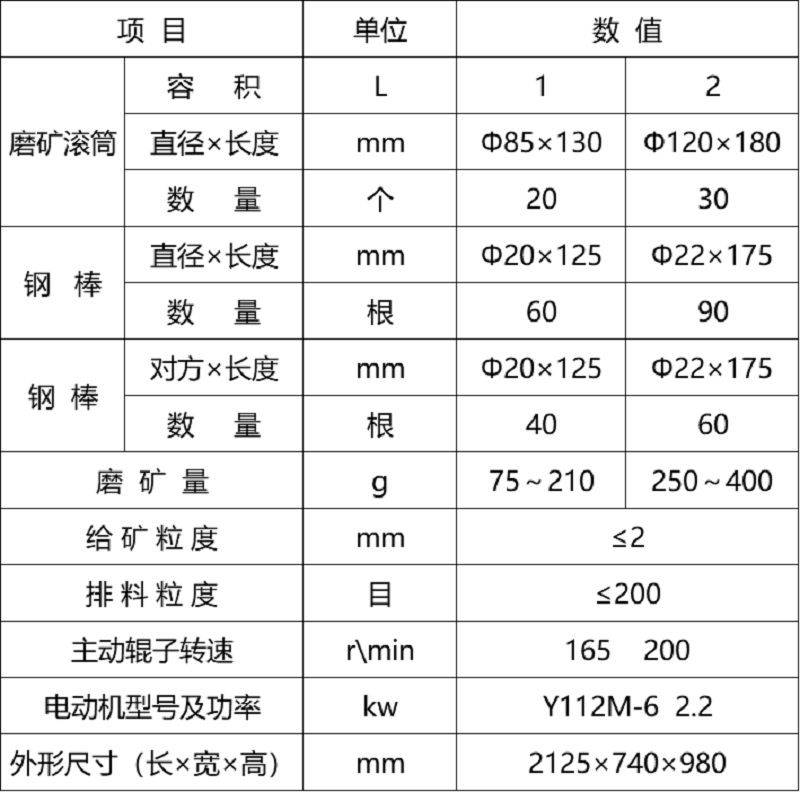

---四辊五十筒棒磨机参数

---四辊五十筒棒磨机图片

---四辊五十筒棒磨机安装

1.机器不需另设基础。清除包装、杂物，按安全规范接上电源、断路器、电器防护等装置和地线。确定无运输等故障，设备外观整体结构正常，可点动试车检查运转方向，一般朝操作面方向转动。

2.正式工作前，应调整设备水平程度，减少磨筒工作时的偏移（偏移量较大，也可调整主、从动辊子间的距离）设备可正常运转，可利用废物料进行清理运转，直至筒壁和钢棒清理干净。

3.磨料筒加入物料，锁紧磨筒注意压条位置。放置不当会造成磨

筒工作时偏移，并损伤胶辊。

4.将磨筒整齐平放在胶辊上然后开车，初次及设备使用初期应观察设备运转及磨筒运转情况。磨筒在工作时会略有偏移，两端挡板会起作用（注意偏移量不能过大，给挡板以较大压力）。视状态，作出必要调整。

5.磨至规定时间，取下滚筒，打开盖板将物料倒入容器内，将钢棒和筒壁清扫（洗净）干净。以备下一次作业使用。

6.设备较长时间不使用，应将磨筒充满防锈用石灰水，盖好盖子，放入箱内保存备用，用棉纱或抹布将机器各部位擦净，切断电源。
