采用以上新型雷蒙磨机可以对方解石、白云石、滑石、高龄土、重晶石、金红石、萤石等非金属矿物进行超细研磨。经实践检验，选用进料尺寸为25mm的方解石进行研磨，细度可以调整到1250目（10um）。

---结构特征

1、雷蒙磨立体结构，占地面积小，成套性强，从块料到成品粉子独立自成一个生产体系。

2、成品粉子细度均匀，通筛率99%，这是其它磨粉设备难以具备的。

3、磨粉机主机传动装置采用密闭齿轮箱和带轮，传动平稳，运行可靠。

4、雷蒙磨重要部件均采用优质钢材，耐磨件均采用高性能耐磨材料，整机耐磨性能高，运行可靠。

5、电气系统采用集中控制，磨粉车间基本可实现无人作业，并且维修方便。

---整机结构

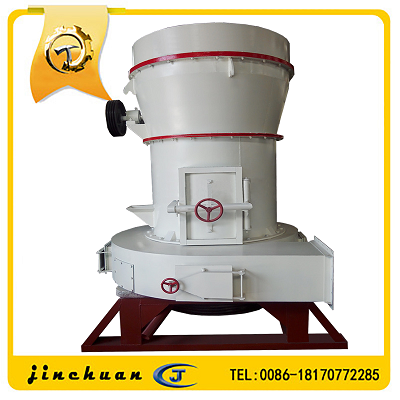

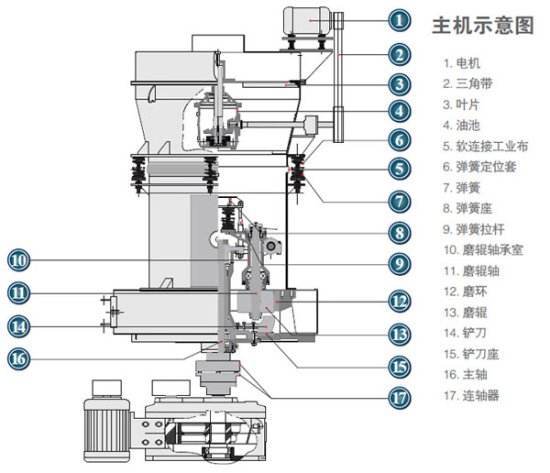

   雷蒙磨整套结构是由主机、分析机（选粉机）、管道装置、鼓风机、成品旋风分离器、鄂式破碎机、畚斗提升机、电磁振动给料机、电控电机等组成。其中雷蒙磨主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机组成。

    雷蒙磨整套工作过程（粉磨物料过程）：大块状物料经鄂式破碎机破碎到所需要粒度后，由提升机将物料送至储料斗，再经振动给料机均匀定量连续地送入主机磨室内进行研磨，粉磨后的粉料被风机气流带走。经分析机进行分级，符合细度的粉料随气流经管道进入大旋风收集器内，进行分离收集，再经粉管排出即为成品粉料。气流再由大旋风收集器上端回风管吸入鼓风机。本机整个气流系统是密闭循环的，并且是在正负压状态下循环流动的。

   在磨室内因被磨物料有一定的含水量，研磨时产生热量导致磨室内气体蒸发改变了气流量，以及整机各管道连接不严密使外界气体被吸入，使循环气流风量增加，导致磨粉机出粉少甚至爆机，对此，新型的欧版梯型磨粉机已经在机体上部设置有防爆措施，可以最大限度的避免雷蒙磨整机爆机带来的意外伤害，同时，此种情况还可通过调整风机与主机间的余风管来达到气流的平衡，并将多余的气体导入小旋风收集器内，把余气带入的细粉料收集下来，最后由小旋风收集器上段排气管排入大气中，或导入收尘器内使排空气体净化，不过，对操作人员的技术要求比较高，而且需要及时发现并调整。

---技术参数

---安装调试

⑴准备
1、雷蒙磨运行现场还未安装时，应妥善保管，外露表面须涂上防锈油脂、并避免日晒雨淋，以防机体生锈进水，要建立保养制度。
2、厂房和基础应根据雷蒙磨安装基础图尺寸应有足够的高度和安装位置，雷蒙磨基础应采用高标水泥并须埋有钢筋方能浇基础，并予埋穿线管或电缆沟。水泥基础浇好后，必须有15天的保养期。
3、应配有2～3吨起吊工具，供雷蒙磨安装维修用。
4、雷蒙磨从出厂到使用时间超过6个月者，对主机中心轴系统、传动装置、磨辊装置、分析机油池等应清洗检查，清洗检查完毕后应对各部件加入足够的润滑油。
⑵安装
1、首先将传动装置底座吊入坑内填平，注意控制好一定高度，然后用水平仪校正上端平面“A”，同时将传动装置安装在“A”面上度用螺栓固定。
2、雷蒙磨主机安装。安装前应在底座下端平面与水泥基础接触处和地脚螺栓连接间垫上橡胶防震垫。
3、管道装置的位置和高度应按总图安装，不得任意改动和加高，各管道连接处应密封，紧固后不得有漏气现象。电气设备应准确可靠，待各部件安装完毕后应进行试机。
⑶调试
雷蒙磨安装完毕后，经手动盘车，确认无卡住现象后才能试车。试车应进行2-4h的空载试车和5-6h的负载试车
1.空载试车
    空载试车在不给料的情况下进行，必须达到如下要求：
①电气联锁系统试车，按启动程序，其起动和停车都符合电气联锁系统的设计要求；
②所有紧固件应牢固可靠，无松动现象；
③飞轮转动平稳；
④轴承温升不超过30℃。
⑤轴承润滑正常，无漏油现象。
2.负载试车
负载试车应在空载试车合格后进行，除应符合空载试车要求外，还必须达到如下要求：
①不应出现明显的振动和异常响声，如出现，必须立即停车，查明原因，消除故障，重新试车；
②给料位置正确，排料正常，产品粒度和产量均符合要求。
⑷注意事
    雷蒙磨的选择及选型至关重要，作为雷蒙磨主要生产厂家在这里对雷蒙磨的选型问题做详细分析，以下是专家对用户的一些提示。
雷蒙磨粉设备的选择主要是看制粉厂商所处理的物料性质（包括矿物的结构、硬度、颜色、所要求的产品各粒级含量、粒形等）多种因素影响。此外要从从实际出发，看整机的装机容量，也就是电耗（能耗）与所要求粉体单位时间产量，对有特殊要求的粉体，则用户往往在粉体产品的粒子形状上加以注意。另外因为非金属矿粉体产品多是白色矿物，所以选择雷蒙磨设备时，应对产品的二次污染尤为关注。
根据以上几个问题，专家认为用户选择设备时，首选要了解你准备采购的设备是属于哪一类，什么样的设计原理、设备结构能产生的效果是怎样，这样选择设备才会与你要求的产量、产品粒级、级配等相贴近。
